Vonkajší kanalizačný systém PP - INCOR

Problematika ochrany životného prostredia je v posledných rokoch obzvlášť dôležitá. Dosiahnutie vysoko postavených európskych noriem v tejto oblasti na Slovensku predstavuje nové výzvy pre výrobcov a dodávateľov inštalačných systémov. Preto pokračuje hľadanie optimálnych materiálov na výrobu inštalačných systémov. Na výstavbu kanalizačných systémov sa tradične používajú rúry a tvárnice z betónu, kameniny a azbestocementu. Tieto materiály sú však zaťažené určitými závadami a inštalačné siete musia spĺňať mnohé požiadavky, aby ich návrh, montáž a následne prevádzka bola bezproblémová.

+ - Materiál Click to collapse

Dôležitým argumentom pri výrobe konkrétnych riešení je nepochybne okrem technických výhod aj cena jednotlivých prvkov inštalácie. Preto sa čoraz častejšie používajú potrubné systémy vyrobené z polypropylénu (PP). Tento materiál sa získava polymerizáciou propylénu, ktorý sa získava zo surovej ropy. Vďaka vynikajúcim vlastnostiam vyplývajúcim z chemickej štruktúry polyméru si polypropylén získava čoraz väčšie uznanie a patrí medzi materiály vyznačujúce sa najvyššou dynamikou rastu produkcie.Polypropylén má oproti tradičným rúrovým materiálom mnoho výhod. Je to spôsobené najmä dobrou mechanickou, chemickou a tepelnou odolnosťou, relatívne nízkou hustotou (asi 0,9 g/cm3) a mimoriadne priaznivými vlastnosťami PP v pomere k jeho výrobným nákladom.

+ - Systém InCor Click to collapse

Berúc do úvahy výhody polypropylénu, náš produkt - InCor - je optimálnym riešením pre beztlakové vonkajšie kanalizačné systémy. Súčasťou systému sú rúry a tvárnice z polypropylénového blokového kopolyméru PP-B v rozsahu menovitých vnútorných priemerov (I.D.) 160-1000mm. Rúry sú vyrobené extrúziou a majú dvojstennú konštrukciu uzavretej steny, hladký vnútorný povrch a vlnitú vonkajšiu stenu. Táto konštrukcia zabezpečuje výrazné zníženie hmotnosti potrubia v porovnaní s rúrami s plnou stenou pri zachovaní vysokej kruhovej tuhosti (SN 8kN/m2, SN 12kN/m2). Tvarovky sa vyrábajú vstrekovaním ako celok, alebo zváraním potrubných prvkov a vstrekovaných prvkov. Rúry a tvárnice sa farbia v hmote. Vonkajšia vrstva je oranžovo-hnedá (cca RAL 8023). Farba vnútornej vrstvy môže byť zhodná s vonkajšou vrstvou alebo svetlo popolavá, čo výrazne uľahčuje kontroly stavu vnútra potrubia pomocou inšpekčných kamier. Vonkajšia vrstva potrubia môže byť tiež čierna. Rúry sa spájajú pomocou spojov, zvyčajne dvojhrdlových, alebo nátrubkov vyrobených na rúrkach pri výrobe. Tesnenie sa vykonáva pomocou elastomérových tesnení umiestnených v poslednom záreze potrubia. Rúry sa vyrábajú v krátkych úsekoch od 2,6m do 3m podľa priemeru a v dlhých úsekoch od 5,75m do 6 m podľa priemeru v triede tuhosti SN 8 a SN 12.

Výhody

Rúry InCor majú množstvo výhod, ktoré z nich robia vynikajúcu alternatívu k PVC rúram:

vysoká kruhová tuhosť (SN 8kN/m2, SN 12kN/m2),
výrazné zníženie hmotnosti potrubia,
vyššia chemická odolnosť voči agresívnym splaškom a životnému prostrediu,
zvyšuje odolnosť voči vysokej teplote odpadových vôd,
zvyšuje odolnosť proti mechanickému namáhaniu aj pri mínusových teplotách,
možnosť rezania na časti ľubovoľnej dĺžky.

Každá sekcia môže byť na stavenisku vybavená dvojitou zásuvkou a tesnením, čím sa eliminujú odpadové sekcie.

Normy a dokumenty

PN-EN-13476-3+A1:2009
CERTIFIKÁT O ZHODE – CBÚ
TECHNICKÉ SCHVÁLENIE - ÚSTAV STAVEBNEJ TECHNIKY (ÚST)

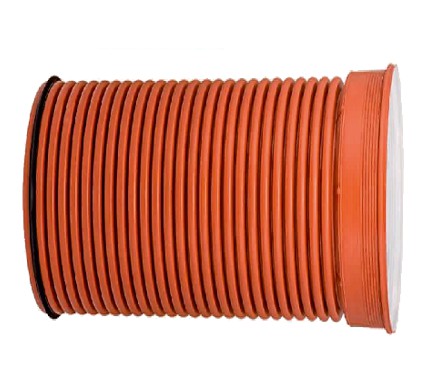

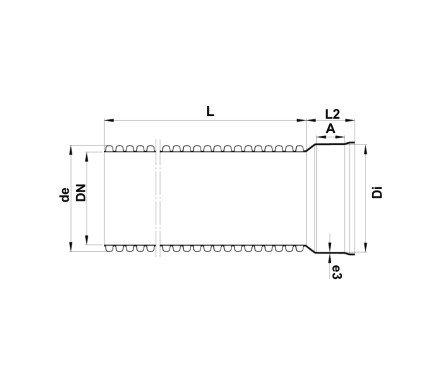

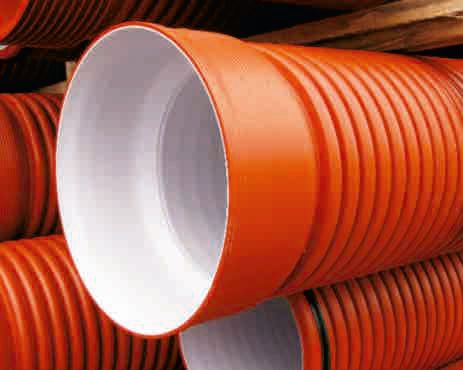

Hrdlová rúra SN 8 a SN 12 s hrdlom (s tesnením)

hrdlova rura pp sn8 1

hrdlova rura pp sn8 2

Priemer	Rozmery (mm)						Hmotnosť
DN (ID)	De	Di	E3	A	L2	L	(kg/m)
150	170	172	2,8	84	110	3000 6000	1,4
200	227	230	4,2	53	117	2900 6000	2,5
250	283	287	5,2	62	130	2900 6000	3,5
300	340	344	6,2	75	165	2850 6000	5,1
400	453	458	8,3	94	205	2800 6000	9,0
500	567	574	9,2	126	240	2750 5900	14,5
600	680	686	9,2	158	295	2700 5850	20,5
800	906	912	9,2	211	311	2600 5750	32,5
1000	1160	1166	10,7	253	350	2750 6000	55

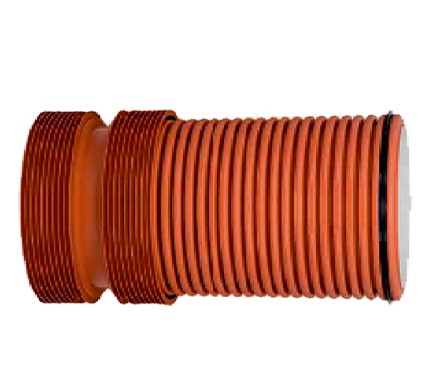

Perforovaná rúra PP SN 8 s dvojitým hrdlom a tesnením v sade

hrdlova rura sn12 1

hrdlova rura sn12 2

Priemer	Rozmery (mm)						Hmotnosť
DN (ID)	De	Di	E4	Z1	L1	L	(kg/m)
150	170	172	2,0	--	98	3000 6000	1,4
200	227	230	2,4	60	110	2900 6000	2,5
250	283	287	3,0	62	137	2900 6000	3,5
300	340	344	3,6	64	150	2850 6000	5,1
400	453	458	4,8	70	200	2800 6000	9,0
500	567	574	6,0	74	262	2750 5900	14,5
600	680	686	7,2	80	270	2700 5850	20,5
800	906	912	9,6	90	325	2600 5750	32,5
1000	1160	1166	8,9	--	--	2750 6000	55

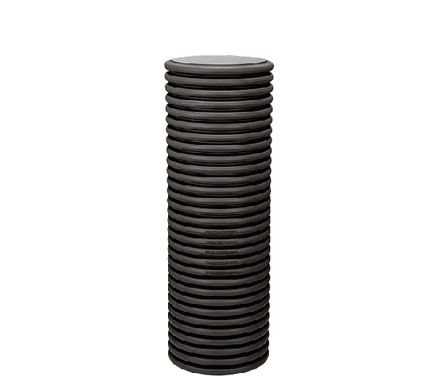

Rúra bez hrdla InCor SN 8

rura bez hrdla sn8

Rozmer
OD (mm)	ID (mm)	L (mm)	Jednotka
-	150	6,00	Ks
-	200	6,00	Ks
-	250	6,00	Ks
-	300	6,00	Ks
-	400	6,00	Ks
-	500	6,00	Ks
-	600	6,00	Ks
-	800	6,00	Ks
-	1000	6,00	Ks

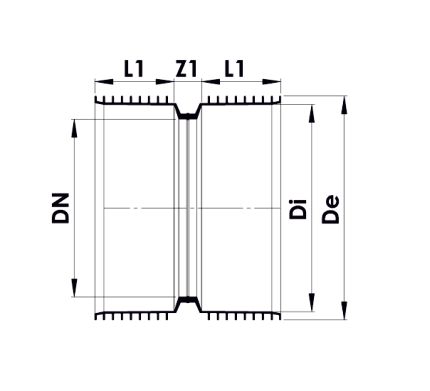

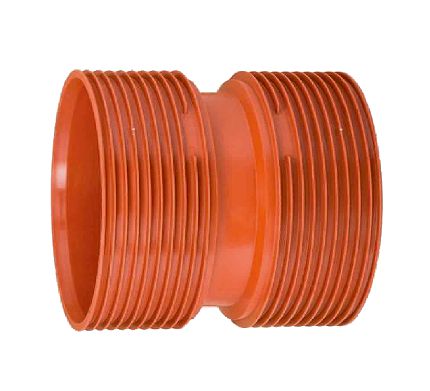

Opravná spojka

opravna spojka1

opravna spojka2

Priemer DN (ID)	Rozmery (mm)				Hmotnosť (kg/ks)
	De	Di	L1	Z1
150	196	172	98	-	0,65
200	252	230	110	60	1,0
250	312	287	137	62	1,6
300	375	344	150	64	2,4
400	498	458	200	70	4,6
500	624	574	262	74	8,1
600	748	686	270	80	13,6
800	960	912	325	90	25,0
1000	1189	1166	435	50	37,0

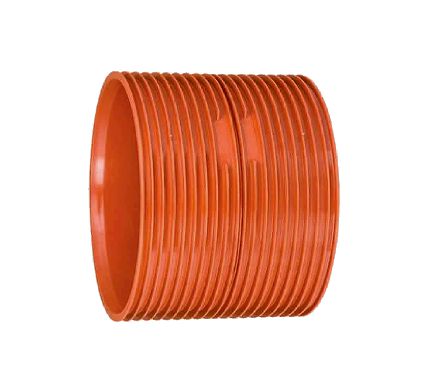

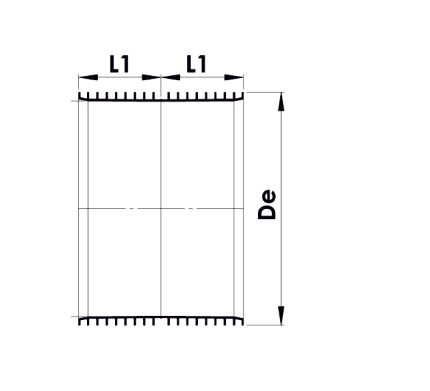

Spojka

spojka1

spojka2

Priemer	Rozmery (mm)			Hmotnosť
DN (ID)	De	Di	L1	(kg/ks)
150	196	172	98	0,63
200	252	230	110	0,7
250	312	287	137	1,0
300	375	344	150	1,8
400	498	458	200	3,4
500	624	574	262	6,2
600	748	686	270	10,8
800	960	912	325	20,0
1000	1189	1166	435	37,0

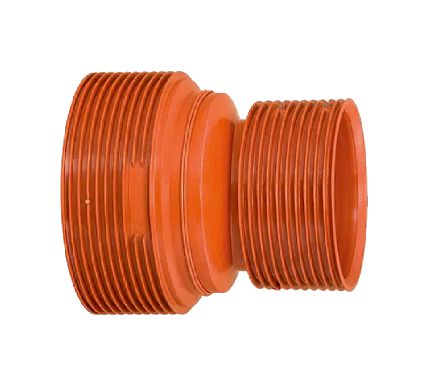

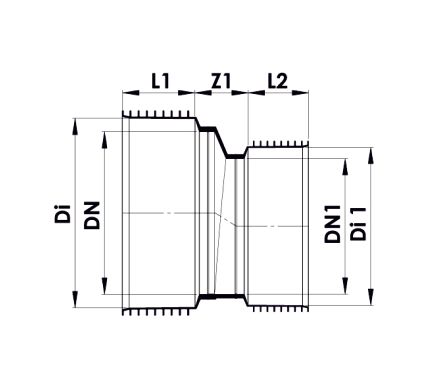

Redukčná spojka

redukcna spojka1

redukcna spojka2

Priemer		Rozmery (mm)					Hmotnosť
DN	DN1	Di	Di1	Z1	L1	Z2	(kg/ks)
250	200	286	230	129	137	110	1,6
300	250	344	286	136	150	137	2,3
400	600	458	344	146	200	150	4,2
500	400	574	458	159	262	200	7,6
600	500	686	574	171	270	262	12,7

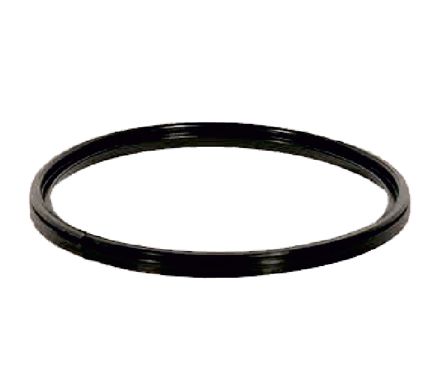

Tesnenie

tesnenie

Rozmer ID (mm)	Jednotka
150	Ks
200	ks
250	Ks
300	Ks
400	Ks
500	Ks
600	Ks
800	Ks
1000	Ks

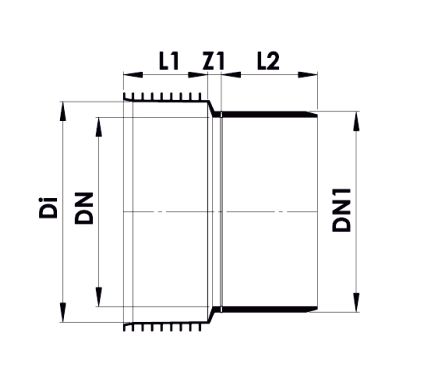

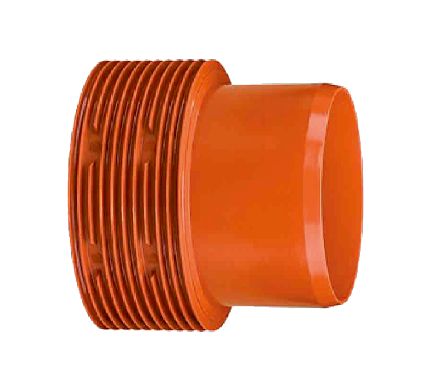

Spojka do hrdla PVC

spojka do hrdla pvc1

spojka do hrdla pvc2

Priemer	PVC	Rozmery (mm)				Hmotnosť
DN	DN	Di	L1	Z1	L2	(kg/ks)
150	160	172	101	3	115	0,62
200	200	230	110	30	118	1,0
250	250	286	137	31	138	1,9
300	315	344	150	32	164	2,7
400	400	458	200	35	198	5,7

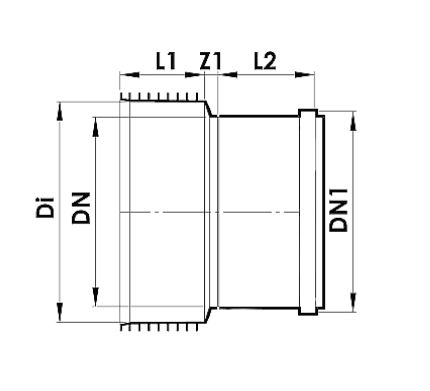

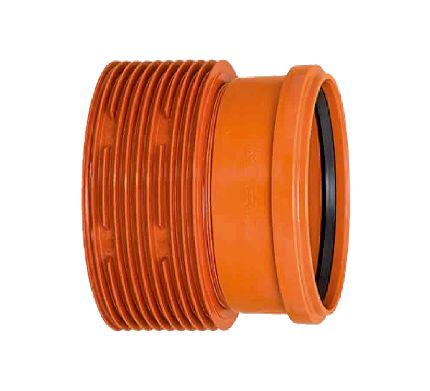

PVC potrubná spojka

pvc potrubna spojka1

pvc potrubna spojka2

Priemer	PVC	Rozmery (mm)				Hmotnosť
DN	DN1	Di	L1	Z1	L2	(kg/ks)
150	160	172	101	--	88	0,62
200	200	230	110	30	118	1,2
250	250	286	137	31	138	2,0
300	315	344	150	32	164	3,2
400	400	458	200	35	198	6,2

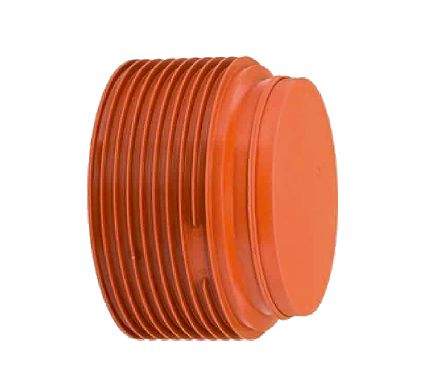

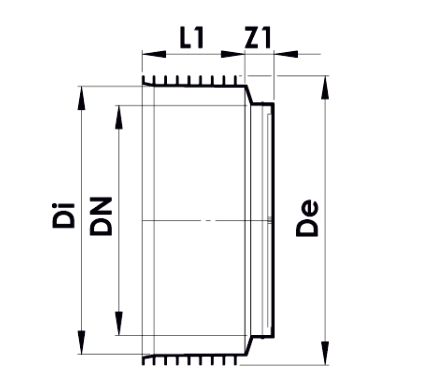

Záslepka

zaslepka1

zaslepka2

Priemer	Rozmery (mm)				Hmotnosť
DN (ID)	Di	De	L1	Z1	(kg/ks)
150	172	196	98	14	0,4
200	230	252	110	60	0,6
250	286	312	137	62	1,1
300	344	375	150	64	1,8
400	458	498	200	70	2,9
500	574	324	262	74	5,6
600	686	748	270	80	8,8
800*	912	960	670	--	26
1000*	1166	1189	920	--	37

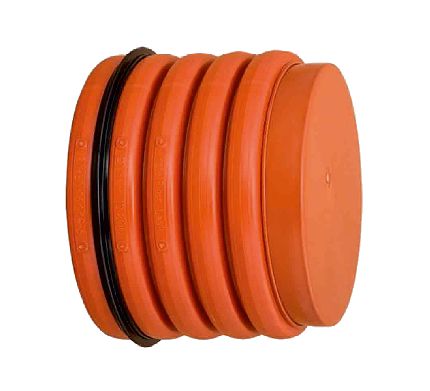

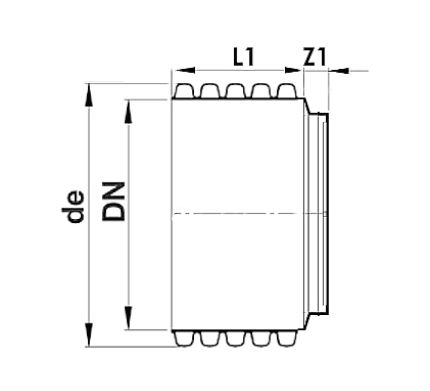

Zátka

zatka1

zatka2

Priemer	Rozmery (mm)			Hmotnosť
DN (ID)	De	L1	Z1	(kg/ks)
150	170	--	--	0,27
200	227	125	60	0,7
250	283	150	62	1,3
300	340	170	64	2,1
400	453	185	70	3,0
500	567	245	74	6,5
600	680	310	80	9,1
800*	906	150	--	15,5
1000*	1160	650	--	24,5

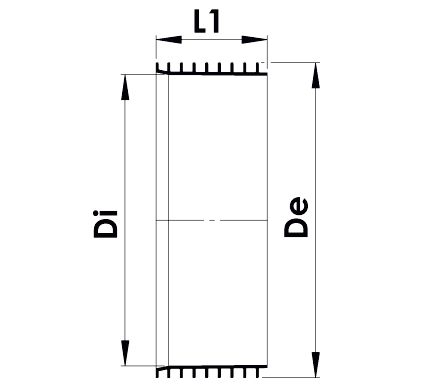

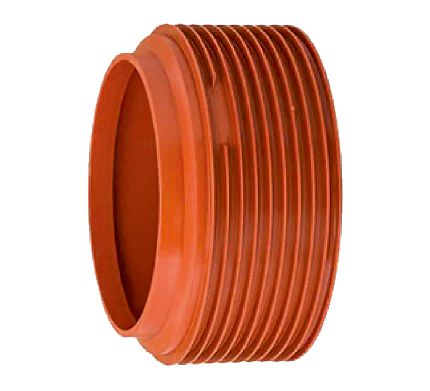

Tesniaci priechod

tesniaci priechod1

tesniaci priechod2

Priemer	Rozmery (mm)			Hmotnosť
DN (ID)	Di	De	L1	(kg/ks)
150	170	196	98	0,34
200	230	252	110	0,4
250	286	312	137	0,6
300	344	375	150	0,9
400	458	498	200	1,7
500	574	624	262	3,1
600	686	748	270	5,4
800*	912	924	360	10,5
1000*	1166	1190	460	18,5

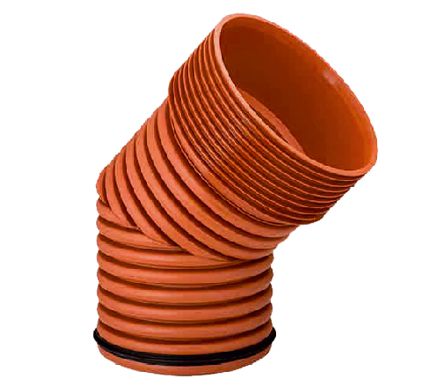

Koleno 15°, 30°, 45

plastove rury koleno

plastove rury koleno2

Priemer	Rozmery (mm)							Hmotnosť
DN (ID)	Kat a	De	Di	L1	Z1	Z2	Z3	(kg/ks)
150	15°	170	172	101	11	68	140	0,6
200	15°	227	230	110	60	180	180	0,8
250	15°	283	286	137	62	210	210	1,5
300	15°	340	344	150	64	252	252	2,5
400	15°	453	458	200	70	314	314	5,7
500	15°	567	574	262	74	423	423	11,8
600	15°	680	686	270	80	528	528	21,1
800*	15°	906	910	335	50	720	910	66,0
1000*	15°	1160	1166	435	50	1040	1300	132,0

Priemer	Rozmery (mm)							Hmotnosť
DN (ID)	Kat a	De	Di	L1	Z1	Z2	Z3	(kg/ks)
150	30°	170	172	101	11	80	135	0,63
200	30°	227	230	110	60	202	202	0,9
250	30°	283	286	137	62	236	236	1,7
300	30°	340	344	150	64	283	283	2,8
400	30°	453	458	200	70	354	354	6,4
500	30°	567	574	262	74	475	475	13,3
600	30°	680	686	270	80	592	594	23,8
800*	30°	906	910	335	50	720	910	67,0
1000*	30°	1160	1166	435	50	1040	1300	134,0

Priemer	Rozmery (mm)							Hmotnosť
DN (ID)	Kat a	De	Di	L1	Z1	Z2	Z3	(kg/ks)
150	45°	170	172	101	11	110	165	0,73
200	45°	227	230	110	60	225	225	1,0
250	45°	283	286	137	62	262	262	1,8
300	45°	340	344	150	64	314	314	3,1
400	45°	453	458	200	70	393	393	7,1
500	45°	567	574	262	74	528	528	14,8
600	45°	680	686	270	80	660	660	26,4
800*	45°	906	910	335	50	720	910	69,0
1000*	45°	1160	1166	435	50	1040	1300	136,0

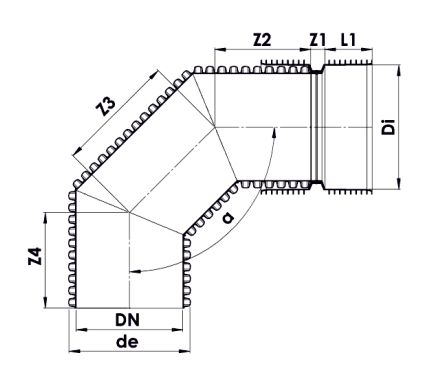

Koleno 60° a 90°

plastove rury koleno 60

plastove rury koleno 602

Priemer	Rozmeny (mm)								Hmotnosť
DN (ID)	Kat a	De	Di	L1	Z1	Z2	Z3	Z4	(kg/ks)
150	60°	170	172	101	50	80	165	140	0,85
200	60°	227	230	110	60	180	202	180	1,6
250	60°	283	286	137	62	210	236	210	2,9
300	60°	340	344	150	64	252	283	252	5,0
400	60°	453	458	200	70	314	354	314	11,3
500	60°	567	574	262	74	423	475	423	23,7
600	60°	680	686	270	80	528	594	528	42,2
800*	60°	906	910	335	50	810	910	810	111,0
1000*	60°	1160	1166	435	50	1170	1170	1170	177,0

Priemer	Rozmeny (mm)								Hmotnosť
DN (ID)	Kat a	De	Di	L1	Z1	Z2	Z3	Z4	(kg/ks)
150	90°	170	172	101	11	115	190	180	0,93
200	90°	227	230	110	60	180	225	180	1,8
250	90°	283	286	137	62	210	262	210	3,1
300	90°	340	344	150	64	252	314	252	5,3
400	90°	453	458	200	70	314	393	314	12,0
500	90°	567	574	262	74	423	528	423	25,1
600	90°	680	686	270	80	528	660	528	44,9
800*	90°	906	910	335	50	810	910	810	119,0
1000*	90°	1160	1166	435	50	1170	1130	1170	180,0

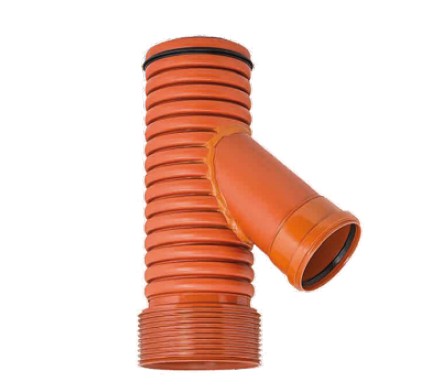

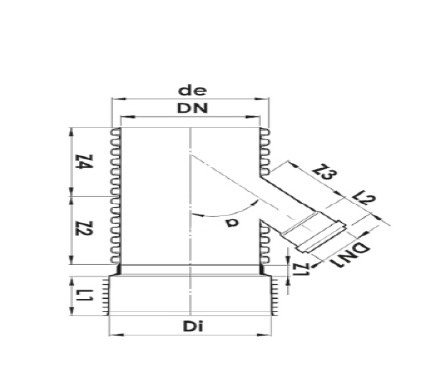

Redukcia - T pre PVC rúry 45°

plastove rury redukcia t

plastove rury redukcia t2

Priemer		Rozmery (mm)							Hmotnosť
InCor	PVC
DN	DN 1	Kat a	L1	L2	Z1	Z2	Z3	Z4	(kg/ks)
200	160	45°	110	98	60	205	418	205	2,2
250	160	45°	137	98	62	228	418	228	2,8
300	160	45°	150	98	64	252	418	252	3,6
	200	45°	150	118	64	283	430	283	4,6
	250	45°	150	150	64	309	457	309	6,3
400	160	45°	200	98	70	275	418	275	5,5
	200	45°	200	118	70	314	430	314	6,9
	250	45°	200	150	70	354	457	354	9,5
	315	45°	200	170	70	393	515	393	12,0
500	160	45°	262	98	74	318	418	318	9,8
	200	45°	262	118	74	370	430	370	11,8
	250	45°	262	150	74	423	457	423	14,6
	315	45°	262	170	74	476	515	476	18,2
600	160	45°	270	98	80	365	418	365	14,8
	200	45°	270	118	80	431	430	431	17,5
	250	45°	270	150	80	497	457	497	22,0
	315	45°	270	170	80	563	515	563	26,5
800	160	45°	335	98	50	540	418	540	60,8
	200	45°	335	118	50	585	430	585	64,5
	250	45°	335	150	50	630	457	630	67,7
	315	45°	335	170	50	675	515	675	71,2

Redukcia –T pre PVC rúry 90°

plastove rury redukcia t2

plastove rury redukcia t

Priemer		Rozmery (mm)							Hmotnosť
InCor	PVC
DN	DN 1	Kat a	L1	L2	Z1	Z2	Z3	Z4	(kg/ks)
200	160	90°	110	98	60	208	218	208	2,0
250	160	90°	137	98	62	228	247	228	2,2
200	90°	137	118	62	242	251	242	2,5
300	160	90°	150	98	64	252	275	252	3,0
	200	90°	150	118	64	283	280	283	3,8
	250	90°	150	150	64	309	319	309	4,4
400	160	90°	200	98	70	314	331	314	5,2
	200	90°	200	118	70	354	336	354	6,2
	250	90°	200	150	70	380	375	380	7,8
	315	90°	200	170	70	406	394	406	8,6
500	160	90°	262	98	74	423	388	423	10,2
	200	90°	262	118	74	475	393	475	12,5
	250	90°	262	150	74	528	432	528	14,2
	315	90°	262	170	74	581	451	581	17,3
600	160	90°	270	98	80	365	445	365	14,0
	200	90°	270	118	80	431	450	431	16,5
	250	90°	270	150	80	497	489	497	20,3
	315	90°	270	170	80	563	508	563	24,6
800	160	90°	335	98	50	540	503	540	60,1
	200	90°	335	118	50	585	515	585	64,1
	250	90°	335	150	50	630	515	630	66,7
	315	90°	335	170	50	630	533	630	68,1
	400	90°	335	200	50	720	673	720	74,8
1000	160	90°	435	98	50	730	610	730	113,0
	200	90°	435	118	50	730	610	730	114,0
	250	90°	435	150	50	795	630	795	118,0
	315	90°	435	170	50	864	660	864	126,0
	400	90°	435	200	50	931	780	931	132,0

Korugovaná odbočka - T 45°

plastove rury odbocka y

plastove rury odbocka y2

Priemer	Rozmeny (mm)								Hmotnosť
DN (ID)	Kat a	De	Di	L1	Z1	Z2	Z3	Z4	(kg/ks)
150	45°	170	172	101	11	353	353	165	1,55
200	45°	227	230	110	60	404	404	180	2,4
250	45°	283	286	137	62	471	471	210	4,2
300	45°	340	344	150	64	566	566	252	7,2
400	45°	453	458	200	70	707	707	314	6,3
500	45°	567	574	262	74	950	950	423	34,0
600	45°	680	686	270	80	1188	1188	528	60,7
800	45°	906	910	335	50	1620	1710	540	182,0
1000	45°	1160	1166	435	50	2345	2520	1064	376,0

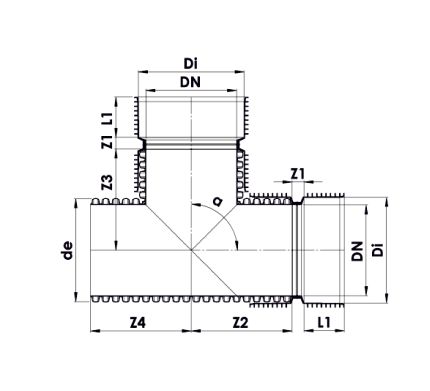

Korugovaná odbočka - T 90°

plastove rury odbocka t

plastove rury odbocka t2

Priemer	Rozmeny (mm)								Hmotnosť
DN (ID)	Kat a	De	Di	L1	Z1	Z2	Z3	Z4	(kg/ks)
150	90°	170	172	101	11	80	75	280	1,24
200	90°	227	230	110	60	247	248	247	2,0
250	90°	283	286	137	62	288	299	288	3,5
300	90°	340	344	150	64	346	359	346	6,0
400	90°	453	458	200	70	432	462	432	13,4
500	90°	567	574	262	74	581	600	581	28,1
600	90°	680	686	270	80	726	736	726	50,2
800	90°	906	910	335	50	900	540	900	175,0
1000	90°	1160	1166	435	50	1130	800	1130	235,0

Odbočka s redukciou - T 45°

plastove rury odbocka s redukciou t

Rozmery			Jednotka
mm	mm	Kat a
200	150	45°	Ks
250	150	45°	ks
300	150	45°	Ks
300	200	45°	Ks
400	150	45°	Ks
400	200	45°	Ks
500	150	45°	Ks
500	200	45°	Ks
600	150	45°	Ks
600	200	45°	ks

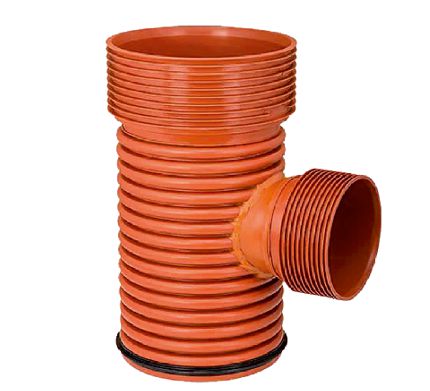

Odbočka s redukciou - T 90°

plastove rury odbocka s redukciou t90

Rozmery			Jednotka
mm	mm	Kat a
200	150	90°	Ks
250	150	90°	Ks
300	150	90°	Ks
300	200	90°	Ks
400	150	90°	Ks
400	200	90°	Ks
500	150	90°	Ks
500	200	90°	Ks
600	150	90°	Ks
600	200	90°	Ks

Maximálny počet rúr "InCor", ktoré je možné naložiť na nákladné auto (v najdlhších možných rozmeroch)

Priemer	Auto štandard		Auto mega		Rozmery paliet
DN (ID)	výška - 2,7 m		výška - 3,0 m		dlž. x šír. x výš.
150	336	2016	448	2688	621 x 134 x 74
200	168	1008	224	1344	625 x 128 x 70
250	88	528	176	1056	629 x 120 x 82
300	64	384	96	576	633 x 120 x 83
400	50	300	60	360	642 x 136 x 46
500	32	192	32	192	650 x 115 x 58
600	18	108	24	144	664 x 136 x 69
800	18	48	12	96	680 x 182 x 92
1000	18	48	8	48	670 x 232 x 117
