Chráničky káblov

Chráničky káblov sú mechanickou ochranou pre elektrické káble, elektrické vodiče, telekomunikačné káble a trakčné signalizáčné káble, rozvody káblovej televízie a iných káblov a vodičov. Sú určené na ochranu káblov uložených v zemi. Vlastnosti týchto chráničiek umožňujú ich kladenie do rôznych typov pôdy a pri rôznych sklonoch. Vysoká flexibilita umožňuje vyhnúť sa prekážkam na trase potrubia, ako aj zmierniť účinky poklesu pôdy. Chráničky je možné vkladať do vlhkých a chemicky agresívnych pôd.

Sortiment

Chráničky káblov vyrábajú v súlade s normou PN-EN 61386-24, ktorá platí pre „Systémy inštalačných rúrok pre vedenie káblov“. Definuje podmienky odolnosti rúr proti zhutňovaniu a rázovému zaťaženiu. V súlade s platnou normou musia mať chráničky uložené v zemi triedu odolnosti proti tlaku a nárazu – 450N pre inštalačné chráničky klasifikované ako typ 450. Vyrábajú sa podľa nasledujúcej klasifikácie:

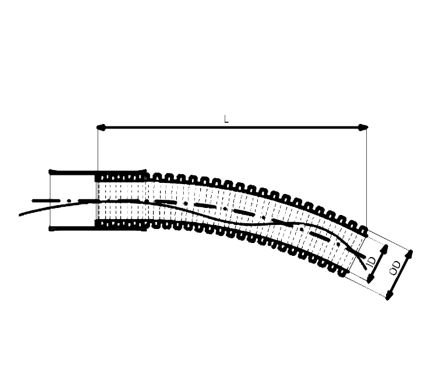

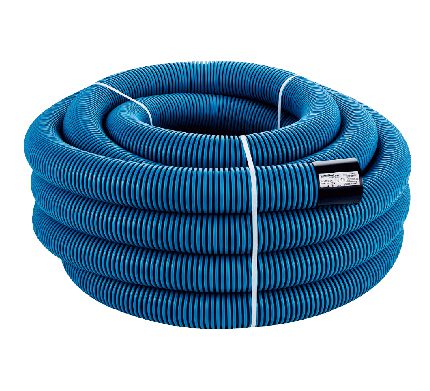

Vlnitá, dvojplášťová rúra s konektorom a šnúrou, flexibilná

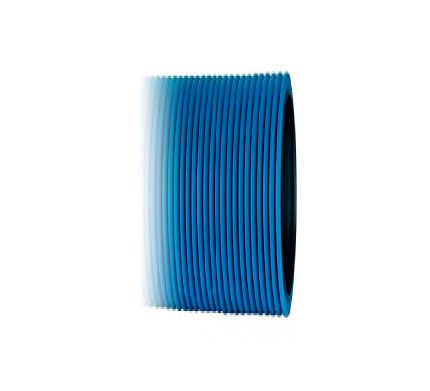

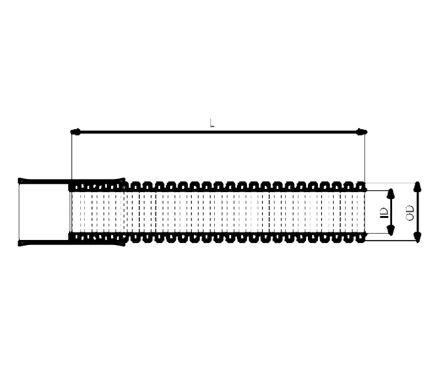

Vlnitá, dvojplášťová rúra so spojkou, v priamom úseku

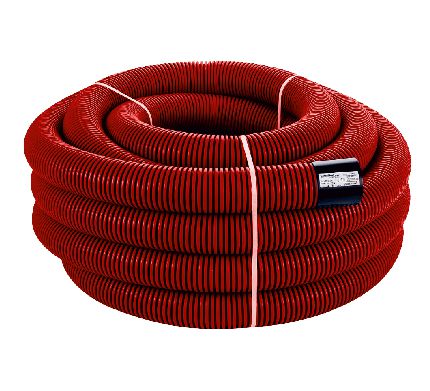

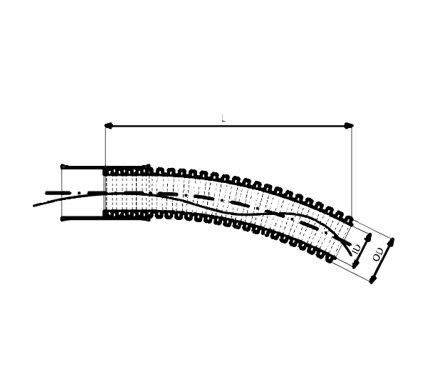

Vlnitá, dvojplášťová rúra so spojkou, šnúrou a tesnením, flexibilná

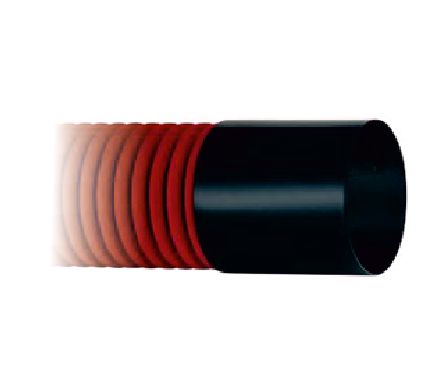

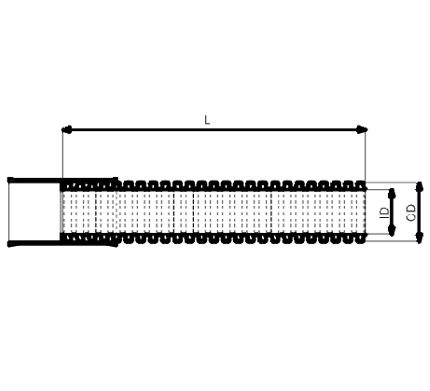

Vlnitá, dvojplášťová rúra s prípojkou a tesnením v priamom úseku

Na požiadanie ponúkame rúry s tesnením so zvýšenou odolnosťou proti UV žiareniu. Rúry sú ponúkané v zvitkoch dĺžky 50 m (DN 50, 75, 110); 25 m (DN 75, 110, 160) alebo v priamych úsekoch 6 m (DN 110, 160).

+ - Farba Click to collapse

Plášťové rúry na káble sa vyrábajú v modrej a červenej farbe. Na špeciálne želanie zákazníka vieme plášťové rúry vyrobiť aj v čiernej farbe.

+ - Materiál Click to collapse

Vysokohustotný polyetylén PE-HD sa používa na výrobu rúr a tvaroviek. Je to surovina s vysokou chemickou odolnosťou (proti silným zásadám a kyselinám). Je tiež odolný voči miernym oxidačným a redukčným činidlám. Vyznačuje sa tiež vysokou odolnosťou voči nárazovým zaťaženiam, ktoré sa môžu vyskytnúť vo fáze výstavby systému. Tento materiál má tiež veľký rozsah prevádzkových teplôt (od -30C do +75C), čo vám umožňuje vykonávať prácu kedykoľvek počas roka.

+ - Montáž Click to collapse

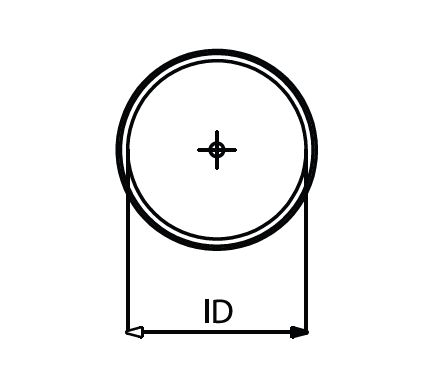

Spojenie potrubí sa vykonáva jednoduchým a pohodlným spôsobom pomocou spojok. Šnúra umiestnená vo vnútri potrubia uľahčuje ťahanie káblov a tesnenie zaisťuje tesnosť uloženého potrubia.

+ - Zásady umiestnenia potrubí do výkopu Click to collapse

Plášťové rúry môžu byť inštalované v úzkych alebo širokých výkopoch a v násypoch. Odporúčaná hĺbka založenia rúry vo výkope je min. 0,6 m a v prípade hustej automobilovej dopravy najmenej 1 m. Ak nie je možné položiť potrubie v odporúčanej hĺbke, potrubia by mali byť chránené pred nadmerným zaťažením.

Perforovaný typ výkopu pre plášťové rúry je úzky výkop z dôvodu priaznivejšieho rozloženia síl pôsobiacich na rúru. V tomto prípade neporušené steny výkopu preberajú časť vonkajších zaťažení. Šírka výkopu závisí od veľkosti potrubia. Vôľa min. 10 cm, čo umožňuje zásyp. Na dne výkopu je potrebné si pripraviť podstielku min. 10 cm a na skalnatých pôdach min. 15 cm. Najlepším materiálom na to je štrk alebo zmes piesku a štrku, bez kameňov alebo častíc väčších ako 15 mm. Rúry sa neodporúča ukladať na betónové pätky. Po uložení potrubia do výkopu je potrebné urobiť zásyp, potom vrchnú vrstvu (min. 10 cm) piesku alebo jemného štrku. Opatrne rozotrite po stranách a na vrchu rúry a potom ju zhutnite. Ďalším krokom je vyplnenie výkopu. Správna interakcia potrubia s pôdou zaisťuje postupné plnenie výkopu vrstvami. Jednotlivé vrstvy by mali mať hrúbku 15-20cm. Na zasypanie výkopu môžete použiť zeminu, ktorá zostala z výkopu, bez kameňov nad 10 cm a bez organických prvkov.

Keď rozloženie pôdy neumožňuje úzky výkop, mal by sa urobiť široký výkop. Používa sa na piesočnaté a štrkovité pôdy. Zaťaženia pôsobiace na potrubia sú v tomto prípade väčšie a preto je potrebné s tým z bezpečnostných dôvodov počítať pri navrhovaní potrubia.

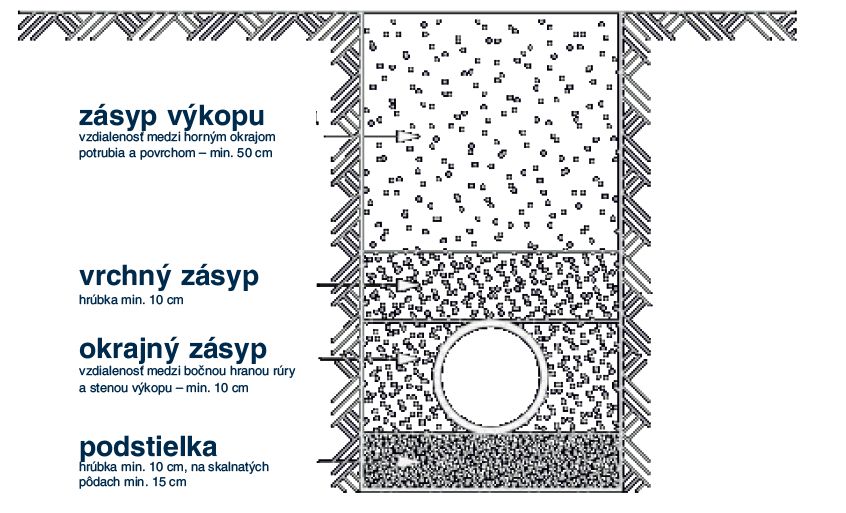

Schéma kladenia potrubí v zemi – prierez výkopu

schema kladenia

+ - Doprava a skladovanie Click to collapse

Mali by sa dodržiavať všeobecné pravidlá pre skladovanie a prepravu plastových rúr. Výška skladu nemôže byť väčšia ako 3 m. Doba skladovania na otvorených priestranstvách bez dokladovania alebo iných dodatočných bezpečnostných opatrení je do 3 mesiacov od dátumu nákupu. Skladovanie dlhšie ako 3 mesiace vyžaduje ochranu pred UV žiarením.
