Kanalizačné revízne šachty

Kanalizačné šachty sú veľmi dôležitou súčasťou beztlakovej vonkajšej kanalizácie. Neprielezné šachty sa používajú na vykonávanie údržbových prác, ako je čistenie, kontrola, preplachovanie alebo uskutočňovanie meraní z úrovne terénu pomocou špecializovaného zariadenia. Dná sa vyrábajú z polypropylénu (PP) vstrekovaním. Rúry sa vyrábajú vytláčaním. Ide o vlnité rúry (PP) s obvodnou tuhosťou SN 2 a SN 4 v závislosti od konštrukcie s ohľadom na požiadavky na pevnosť. Šachta je zakončená teleskopom vyrobeným z rúr PVC-U s vonkajším priemerom 315, 400 alebo 425mm. K teleskopu je natrvalo pripojený liatinový prielez s plným vekom alebo uličný vpust. Ako ukončenie šachty možno použiť aj betónový kužeľ, ktorý sa montuje priamo na šachtové potrubie spolu s betónovým poklopom, liatinovým prielezom alebo PP poklopom. Druh zakončenia sa vždy prispôsobuje miestu inštalácie a predpokladanému zataženiu. Tesnenie jednotlivých komponentov šachty sa vykonáva pomocou gumených krúžkov, ktoré spĺňajú požiadavky normy EN 681- 1:1996/A3:2005.

Výhody používania šachiet:

Normy:

• PN-EN 13598-1:2020
• PN-EN 681-1:1996/A3:2005

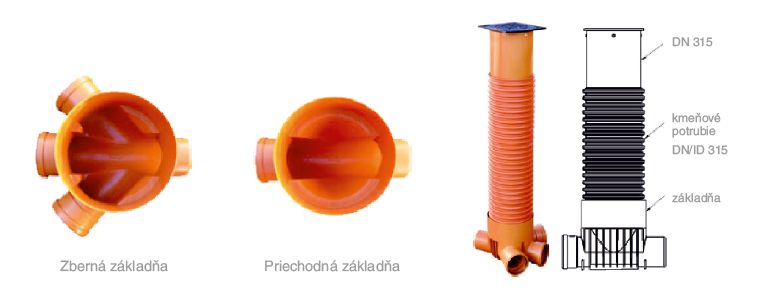

Konštrukcia šachty DN/ID 315 RK, s komponentami

1. Priechodová alebo spoločná základňa (vrátane tesnení) pre potrubia kanalizačné rúry s vonkajším priemerom 160 a 200 mm
2. K dispozícii je vlnitá šachtová rúra z PP, jednoplášťová DN 315, SN2 v dĺžkach 1,25 m, 2 m, 3 m, 6 m
3. Tesnenie - spojenie šachtovej rúry a teleskopu

Možné zakončenia šachty:

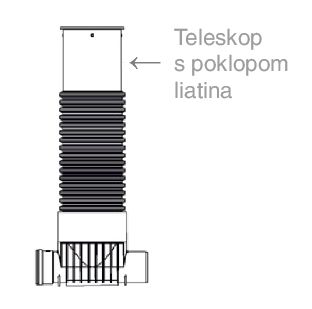

1. Šachtový ďalekohľad s plastovým poklopom (trieda A15, B125 alebo D400) s plným krytom alebo uličnou vpusťou

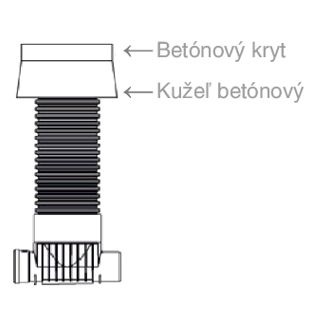

2. Betónový kužeľ (A15) s betónovým krytom (v tomto prípade nie je použiteľné tesnenie)

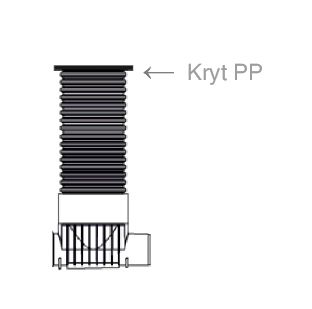

3. PP veko (A15)

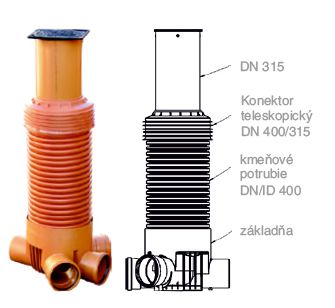

Konštrukcia šachty DN/ID 400 RK, s komponentami

1. Prechodová alebo spoločná základňa (vrátane tesnení) pre potrubia typických hladkých alebo vlnitých rúr InCor s vonkajšími priemermi 160-400 mm - v rôznom rozsahu, v závislosti od základný typ
2. Vlnitá šachtová rúra z PP, priemer DN/ID 400 mm, jednoplášťová (SN4) alebo dvojstenné (SN4), dostupné v dĺžkach 6m

Možnosti pripojenia šachtovej rúry v závislosti od priemeru ďalekohľadu:

1. Tuleň
2. Adaptér (teleskopická spojka) DN 400/315 mm ako utesnený prvok redukcia medzi kmeňové potrubie a teleskop DN 315 mm











Kmeňové potrubie InCor - Jednostenná SN4, Dvojstenná SN4

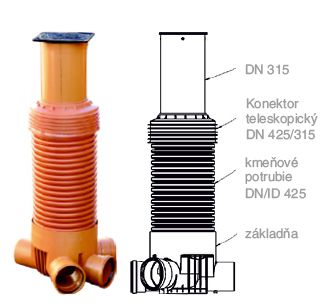

Konštrukcia šachty DN/ID 425 RK, s komponentami

1. Prechodová alebo spoločná základňa (vrátane tesnení) pre potrubia typických hladkých alebo vlnitých rúr InCor s vonkajšími priemermi 160-400 mm - v rôznom rozsahu, v závislosti od základný typ
2. Vlnitá šachtová rúra z PP, priemer DN/ID 425 mm, jednoplášťová (SN4) alebo dvojstenné (SN4), dostupné v dĺžkach 6m

Možnosti pripojenia šachtovej rúry v závislosti od priemeru ďalekohľadu

1. Tuleň
2. Adaptér (teleskopická spojka) DN 425/315 mm ako utesnený prvok redukcia medzi kmeňové potrubie a teleskop DN 315 mm









Kmeňové potrubie InCor - Jednostenná SN4, Dvojstenná SN4







Typy studní
