Drenážny systém

ĽAHKÝ ODVODŇOVACÍ SYSTÉM

Drenážne rúry z polyetylénu HDPE sú určené na odvodnenie podzemných konštrukčných prvkov objektov a trás inštalačných vedení v zemi a na melioráciu pôd. Vo väčšine prípadov sa drenážne rúry kladú vo forme takzvaného pásu okolo budovy, čím sa chránia jej podzemné steny pred tlakom podzemnej vody a vo výsledku pred zavlhnutím pivníc. Dažďová voda bohužiaľ veľmi rýchlo presakuje cez pôdy, ako je štrk alebo piesok. Keď voda narazí na prekážku v podobe málo priepustných vrstiev, ako sú hlina alebo bahno, prúdi smerom k budove, čím vyvíja hydrostatický tlak na steny pivnice. Účelom odvodňovacích rúr je odvádzať nahromadenú vodu. Pás by mal začínať v najvyššom bode odvodnenia na úrovni základovej pätky a mal by byť položený so sklonom približne 0,5 %. Odvodňovacie potrubie možno chrániť pred zanášaním vrstvou štrku (frakcia 16), a to zhora aj zdola. Takto zachytená voda sa potom vypúšťa do odberného miesta, t. j. do rieky, kanalizácie alebo odvodňovacieho kanála atď. Ďalším účelom odvodňovacích potrubí je odvodnenie pozemku bez ohľadu na jeho zastavanosť. Ide o tzv. odvodňovaciu drenáž položenú podľa potreby na pozemku.

Drenážne rúry sa vyrábajú z vysokohustotného polyetylénu (HDPE) v menovitých veľkostiach, ako sú: DN 50, DN 80 i DN 110. Steny týchto rúr sú vyrobené z jednostennej korugovanej vrstvy a sú veľmi pružné. Po celej dĺžke obvodu rúry je tiež vytvorená perforácia. Tvoria ju podlhovasté otvory umiestnené v radoch prechádzajúcich každou druhou drážkou. Aby sa zabránilo upchávaniu otvorov kalom, používajú sa drenážne rúry vyložené polypropylénovou filtračnou tkaninou. K dispozícii sú aj rúry bez tkaniny. Rúry sú zvinuté do 50 m dlhých zvitkov, ktoré sú vybavené spojkou.

Celý systém pozostáva z:

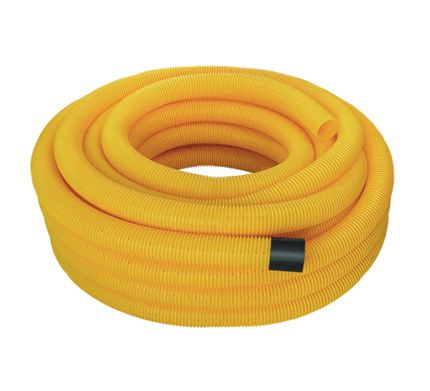

Drenážna rúra HDPE

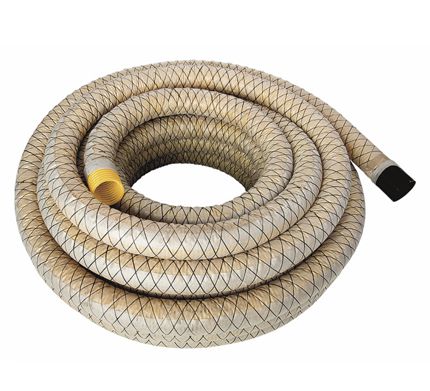

Drenážna rúra HDPE v nárazníkovej zóne

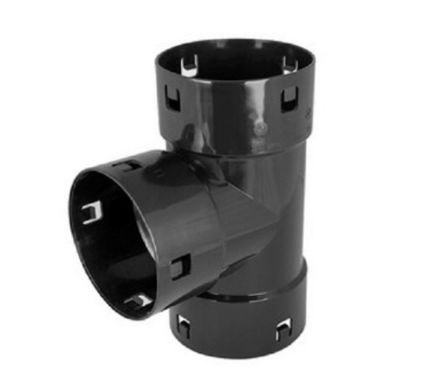

Odbočka 90°



Redukčná odbočka 90°

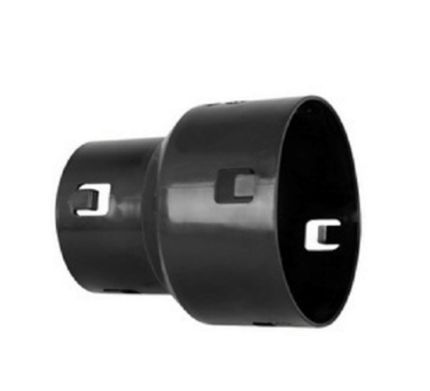

Redukčná zásuvka

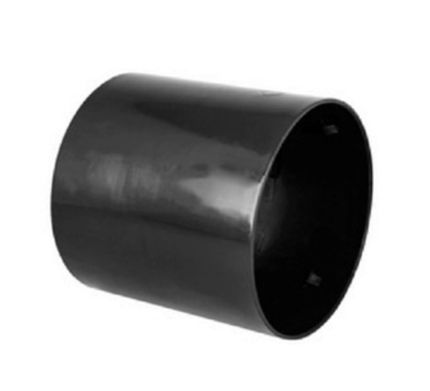

Zasúvacia spojka



ŤAŽKÝ ODVODŇOVACÍ SYSTÉM

Systém ťažkého odvodnenia InstalPlast využíva aj vlnité rúry PP InCor s obvodovou tuhosťou SN 8. Systém je určený na odvodňovanie oblastí s vyššími požiadavkami na odolnosť, ako sú cesty a diaľnice, tunely a letiská, ako aj parkoviská alebo priemyselné oblasti. Rúry sa vyrábajú v závislosti od umiestnenia perforačných otvorov.

• TP – rúra filtrujúca na všetky strany, s otvormi rovnomerne rozmiestnenými po obvode, v 6 radoch zárezov, každých 60° v každej vlnovej dutine (360° perforácia)
• LP – rúra filtrujúca čiastočne s perforáciou v hornej polovici v 4 radoch zárezov, bez štrbín v spodnej časti rúry (perforácia 240°)
• MP– multifunkčná rúrka, ktorá má prietokovú aj filtračnú funkciu – otvory sú urobené len v hornej časti rúry, v 2 radoch zárezov, symetricky k jej vertikálnej osi (perforácia 120°)

Všetky rúry sú na konci vybavené hrdlovými rúrami s hrdlami na obidvoch koncoch. Rúry LP a MP na ťažké odvodnenie sú dodatočne vybavené tesneniami. Vrcholy drenážnych rúr sa vyrábajú vstrekovaním alebo rotačným tvarovaním alebo zváraním príslušných úsekov rúr:

• kolená s uhlami 15°, 30°, 45° a 90°
• drenážne T-kusy a redukčné tvarovky s uhlami 45° a 90°.
• pripojovacie spojky (v tvare T a redukčné spojky)

Technické schválenia, Normy:

• EN 13476-3+Al:2020-12
• NÁRODNÉ VYHLÁSENIE O PARAMETROCH
• TECHNICKÉ SCHVÁLENIE – VÝSKUMNÝ ÚSTAV PRE CESTY A MOSTY (IBDiM)
• USADZOVACIE ODVODŇOVACIE ŠACHTY

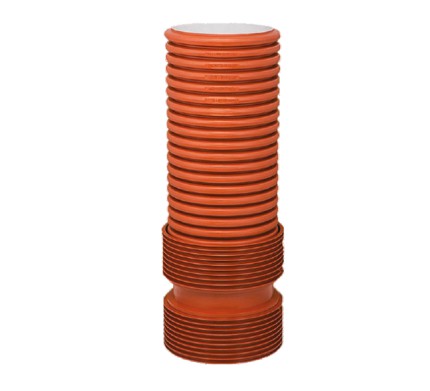

TP - rúra PP InCor SN 8 celodierová s dvojitým hrdlom bez tesnenia



TP - rúra PP InCor SN 8 celodierová s dvojitým hrdlom s tesnením



TP - rúra PP InCor SN 8 multifunkčná s dvojitým hrdlom s tesnením

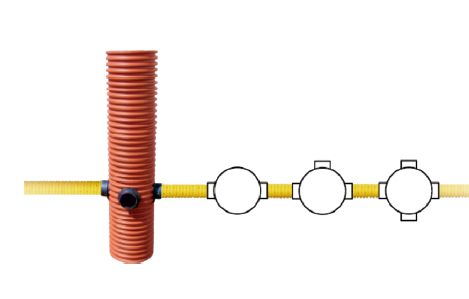

USADZOVANIE DRENÁŽNYCH RÚR

Odspodu šachty je možné voliteľne tesne zaslepiť plastovým vekom s použitím tesniaceho krúžku. V závislosti od potrieb môže byť šachta vybavená 2, 3 alebo 4 bočnými otvormi. Továrensky vyrobené otvory sú vo výške 50 cm od dna.Na špeciálne požiadanie vyhotovíme aj otvory v ľubovoľnej výške.

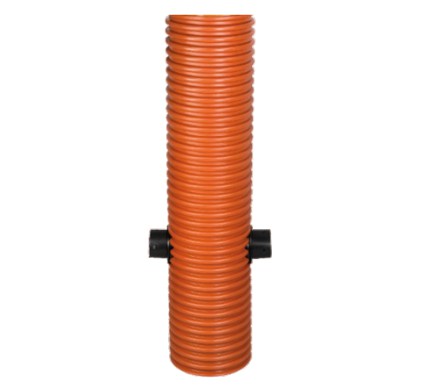

Odvodňovacia šachta H=1,5 m s osadením 0,5 m

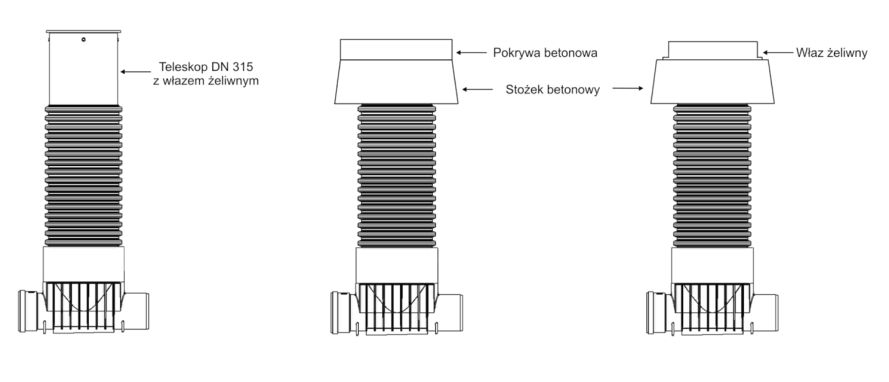

TYPY UZÁVEROV ŠÁCHT

Vrchná časť kanalizačnej šachty môže mať v závislosti od zaťaženia plastový poklop alebo teleskop s liatinovým prielezom alebo betónový kužeľ s betónovým (alebo liatinovým) poklopom, ako je to v prípade kanalizačných šácht.

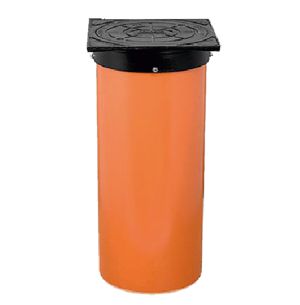

Teleskop na potrubí 315 s plastovým krytom

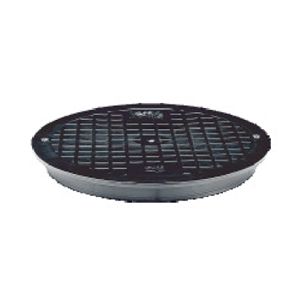

Kryt PP
