Odkvapový systém

PREČO ODKVAPOVÉ SYSTÉMY?

ČO NÁS ODLIŠUJE?

• Najpevnejšie žľabové háky na trhu s profilom dvojité T.
• Charakteristický tvar prednej a zadnej hrany odkvapového žľabu spevňuje jeho konštrukciu.
• Parabolický hlboký tvar odkvapového žľabu a dokonale hladký povrch zabezpečujú skvelú kapacitu systému.

ODKVAPOVÉ RÚRY GAMRAT NA KAŽDEJ STRECHE:

• systém 75 (odkvapová rúra 75 mm s odtokovou rúrou 63 mm)
  použitie: malé obytné budovy, prístrešky, altánky, garáže, manzardové strechy, balkóny.
• systém 100 (odkvapová rúra 100 mm s odtokovou rúrou 90 mm)
  použitie: jednorodinné domy, chaty, sauny.
• systém 125 (odkvapová rúra 125 mm s odtokovou rúrou 110 mm alebo 90 mm)
  použitie: jednorodinné domy, paneláky, malé a stredné sklady, verejné budovy, komerčné
  a priemyselné objekty.
• systém 150 (odkvapová rúra 150 mm s odtokovou rúrou 110 mm)
  použitie: veľké obytné budovy, komerčné a priemyselné objekty.

VÝKON ODKVAPOVÝCH SYSTÉMOV

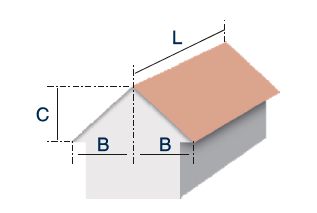

Pri výbere odkvapových systémov sa musíte vždy uistiť, že odkvapové žľaby a odtokové rúry odoberajú vodu z povrchu strechy Vašej budovy. Preto je nutné vypočítať tzv. efektívnu plochu strechy ktorú by mal systém odvodňovať. Pri výpočte efektívnej plochy strechy používame nasledujúci vzorec:

Odkvapový systém	Systém 75 mm	Systém 100 mm	Systém 125 mm			Systém 150 mm
	Odkvapová rúra 75 mm Odtoková rúra 63 mm	Odkvapová rúra 100 mm Odtoková rúra 90 mm	Odkvapová rúra 125 mm Odtoková rúra 110 mm	Odkvapová rúra 125 mm Odtoková rúra 90 mm	Odkvapová rúra 125 mm Odtoková rúra 63 mm	Odkvapová rúra 150 mm Odtoková rúra 110 mm
	95	148	240	205	165	370
	48	74	120	100	82	180
	42	50	95	80	65	145

PVC a MAGNAT

PVC žľaby sa vyznačujú predovšetkým parabolickým, hlbokým tvarom žľabu s charakteristickým zakrivením, spevnením a vystužením žľabu, čo spolu s dokonale hladkým povrchom žľabu zabezpečuje vynikajúcu kapacitu systému. Odkvapové systémy Magnat sú určené pre najnáročnejších zákazníkov, ktorí hľadajú originálnefarby a vysokú kvalitu výrobku.

• Overený materiál - PVC je materiál úspešne používaný v stavebníctve už dlhé roky. Výrobky z neho zabezpečujú protikorózne vlastnosti a výnimočnú odolnosť voči agresívnym atmosferickým vplyvom.
• Spoľahlivé v extremných teplotách - Systémy PVC zachovávajú svoje vysoké užívateľské parametre tak vo vysokých ako aj v nízkych teplotách.
• Nevyžadujú maľovanie - Ponúkané v najpopularnejších, trvanlivých farbách,nevyžadujú maľovanie a preto zabezpečujú vysokú etsteiku a pocit spokojnosti zo správnej voľby.
• Vysoká nosnosť - Žľabové háky s profilom dvojité T vyrobené z PVC vo vysokej triede zabezpečujú výnimočnú odolnosť proti zaťaženiu, napr. pod ťarchou snehu alebo cencúľov.
• Rýchla a jednoduchá montáž - Komponenty systému boli naprojektované tak, aby montáž odkvapového systému bola rýchla a jednoduchá - ekonomická pre investora a efektívna pre vykonávateľa.
• Hlboký a veľmi priestorný odkvapový systém - Jedinečný, hlboký odkvapový systém, zabezpečuje veľkú kapacitu. Jej tradičný, spevnený tvar zaisťuje požadovanú pevnosť.

PVC

MAGNAT

Systém Magnat vznikol spojením tradičného PVC s moderným akrylátovým materiálom – mimoriadne odolným voči slnečnému žiareniu.

• Inovatívny materiál - Jedinečnosť nového systému spočíva v jeho vlastnostiach, pretože Magnat vznikol z výsledku spojenia tradičného PVC s modernými akrilovými materiálmi.
• Odolné voči extrémnym podmienkam - Laboratórne štúdie ukázali, že tieto materiály vykazujú neobvyklé vysokú odolnosť voči agresívnym poveternostným podmienkam, vďaka čomu pre odkvapové systémy Gamrat Magnat nie je nebezpečné slnečné žiarenie, zmeny teplôt a dokonca aj extrémne teploty prostredia, husté sneženie, alebo kyslý dážď.
• Farba pod kontrolou - Odkvapové systémy Magnat vďaka výnimočnej odolnosti voči slnečnému žiareniu zachovávajú trvanlivú a hlbokú farbu po dlhé roky. Potvrdzuje to 12-ročná záruka výrobcu.
• Overený tvar - Magnat spája v sebe výhody moderného materiálu s overeným, tradičným tvarom odkvapového systému. Hlboký profil a dokonalé hladký povrch sy- stému zabezpečujú skvelú kapacitu. Zatiaľ čo charakteristický tvar prednej a zadnej hrany odkvapového žľabu spevňuje jeho konštrukciu.
• Jednoduchosť montáže - Odkvapový systém Magnat sa dá neobvykle jednoducho montovať vďaka metóde spájania pomocou západky s tesnením. Montujte v súlade s návodom na montáž ktorý sa nachádza v balení spolu s komponentami systému.
• Nevyžaduje maľovanie - Magnat je odkvapový systém úplne odolný voči korózii, nevyžaduje maľovanie, dá sa jednoducho udržať jeho čistota a poskytuje viacročnú spokojnosť a bezpečnosť používania.

FARBY
Uvedené číslo farby je určené výrobcom plechu – spoločnosťou SSAB. Uvedené sú najbližšie farby podľa vzorkovníka RAL. Zobrazené farby slúžia len ako približné znázornenie farieb.

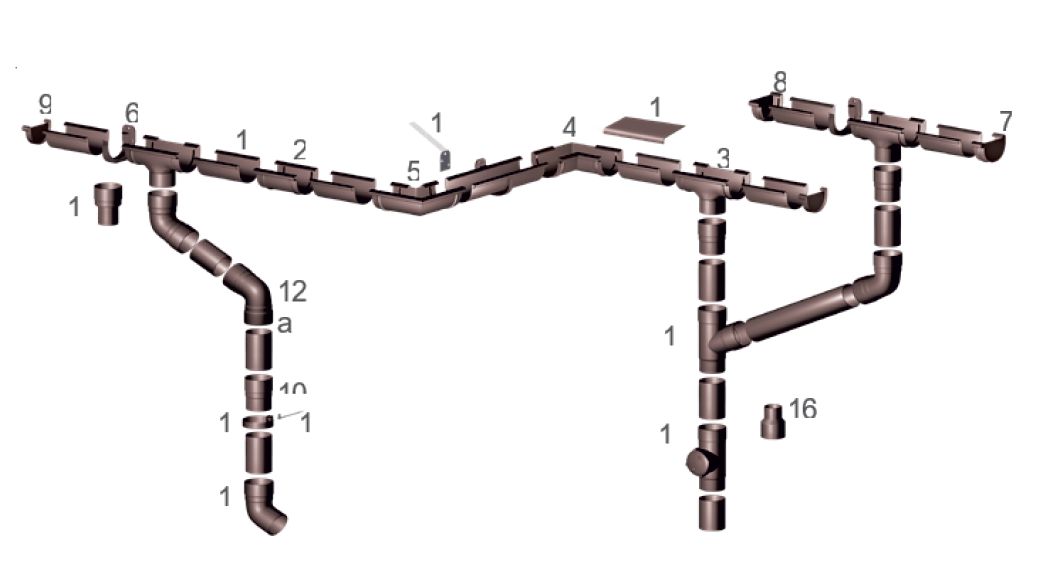

SCHÉMA SPÁJANIA A KOMPONENTY

Jednotlivé úseky odkvapových rúr sú spájané s odkvapovými spojkami na západku s gumeným tesnením. Spoje odtokových rúr sú vykonávané ako hrdlový spoj bez tesnenia. Tento druh spojenia splňuje základné podmienky efektívnych spojov. Znamená to, že je jednoduchý a tesný. Spoje na západku s tesnením najúčinnejšie kompenzujú tepelné zmeny dĺžky komponentov z PVC.

1. Odkvapový žľab strešný PVC 75, 100, 125 a 150 mm dĺ. 3, 4 m 12. Koleno výtokové 63, 90 a 110 mm
2. Žľabová spojka 75, 100, 125 a 150 mm 12a. Dvojhrdlové koleno odtokovej rúry 110 mm
3. Žľabový kotlík 75, 100, 125 a 150 mm 13. Objímka odtokovej rúry 63, 90 a 110 mm
4. Vonkajší žľabový roh 75, 100, 125 a 150 mm 14. Revízia 110 mm
5. Vnútorný žľabový kút 75, 100, 125 a 150 mm 15. Odbočka odtokovej rúry T 110x110, 90x90 a 110x63 mm
6. Žľabový hák 75, 100, 125 a 150 mm 16. Redukcia 110/63 mm
7. Žľabové čielko (pravé) 75, 100, 125 a 150 mm 16a. Opačná redukcia 63/90 mm
8. Žľabové čielko (ľavé) 75, 100, 125 a 150 mm 17. Upevňovacia lišta (pozinkovaná oceľ)
9. Žľabové čielko (univerzálne) 125 mm 18. Tŕň k objímke so skrutkou L - 120, 140, 160, 180, 200, 220
10. Odtoková rúra 63, 90 i 110 mm; dĺ. 3, 4 m 19. Odkvapová lišta (2, 3, 4 mm)
11. Spojka odtokovej rúry 63, 90 a 110 mm
12. Koleno výtokové 63, 90 a 110 mm
12a. Dvojhrdlové koleno odtokovej rúry 110 mm
13. Objímka odtokovej rúry 63, 90 a 110 mm
14. Revízia 110 mm
15. Odbočka odtokovej rúry T 110x110, 90x90 a 110x63 mm
16. Redukcia 110/63 mm
16a. Opačná redukcia 63/90 mm
17. Upevňovacia lišta (pozinkovaná oceľ)
18. Tŕň k objímke so skrutkou L - 120, 140, 160, 180, 200, 220
19. Odkvapová lišta (2, 3, 4 mm)
