Prečo práve PVC-U rúry? Materiál PVC-U spája množstvo funkcií a výhod, ktoré sú obvzlášť žiadúce pri výstavbe vŕtaných studní na pitnú vodu.
- Neovplyvňuje chemické zloženie a ani akosť čerpanej vody
- Je celkovo odolní voči korózie
- Nie je potrebná žiadna údržba
- Ľahko sa s ním pracuje
- Má nízku mernú hmotnosť, vďaka čomu sa rúry z PVC-U dajú ľahko prepravovať a inštalovať
- Vďaka materálu PVC-U majú vysokú životnosť
Do akej hĺbky by sa mali používať studničné rúry?
Túto otázku si kladie každý projektant a zhotoviteľ zodpovedný za výstavbu odberu podzemnej vody vo forme vŕtanej studne. Bohužiaľ, neexistuje jednoznačná odpoveď, pretože tlak v horninách závisí od typu a hrúbky geologických vrstiev. Teoreticky, na stĺpec studničných rúr spustených do vrtu, naplnených vodou, by nemali pôsobiť žiadne sily. Tlak v potrubí naplnenom vodou a vonkajší tlak pochádzajú zo zeme sa navzájom vyrovnávajú. Bohužiaľ, veľmi často sa stáva, že studničné rúry alebo filtre sú stláčané už vo fáze zasunutia ich do vrtu. Hlavnými príčinami tohto javu sú:
- Vznik napätia v stĺpci studničných rúr, čo je spôsobené ich vlastnou hmotnosťou,
- Zosunutie zásypu na vonkajšej strane stĺpca studničných rúr,
- Samostatné napučiavanie skál vo vrte.
Príčinou poškodenia studničných rúr pri čerpaní vody z vrtu je vznik tlakového rozdielu vo vnútri a na vonkajšej strane stĺpca studničných rúr. Sily pôsobiace na stĺpec studničných rúr spustený do vrtu sú veľmi nepredvídateľné a je ťažké ich jednoznačne určit. Radiálny tlak pôsobiaci horizonyálne na stĺpec studničných rúr závisí od druhu horniny, ktorá tvorí danú vrstvu a mal by sa vypočítať individálne pre každý vrt podľa prevládajúcich hydrogeologických podmienok. Studničné rúry a filtre sa vždy vyberajú na základe výpočtov projektanta.
Plné rúry (studničné pažnice)
Studničné rúry vyrobené z PVC-U sú schválené pre použitie systémoch pitnej vody. Výrobný proces je v pravidelných intervaloch kontrolovaný. Rúry sú vyrábané v súlade s normou PN a majú certifikát. Studničné rúry sú ponúkané v hodnotách PN 10, PN 12.5 a PN 16. Štandardné dĺžky sú 1, 2, 3, 4 a 6 metrov. Rúry sa vyrábajú závitovým a hrdlovým spojom. Na požiadanie klienta vieme vyrobiť rúry od hrúbky steny 3.0 mm do 26.7 mm podľa typu priemeru rúry. Napríklad ako sú používané:125 / 3.0 mm až do 125 / 7.4 mm, 140 / 4.0 mm až do 140 / 8.3 mm, 160 / 4.0 mm až do 160 / 9.5 mm
Pri výrobe atypických objednávkach tesniaca gumička nie je súčastou.
| Vnútorný priemer (mm) | PN10 |
PN 12,5 |
PN16 |
|||
| Hrúbka steny (mm) | Odolnosť voči vonkajšiemu tlaku (bar) | Hrúbka steny (mm) | Odolnosť voči vonkajšiemu tlaku (bar) | Hrúbka steny (mm) | Odolnosť voči vonkajšiemu tlaku (bar) | |
| 110 | - | - | 5.3 | 9.0 | 6.6 | 18.9 |
| 125 | 4.8 | 4.3 | 6.0 | 8.9 | 7.4 | 18.0 |
| 140 | 5.4 | 4.3 | 6.7 | 8.8 | 8.3 | 18.1 |
| 160 | 6.2 | 4.4 | 7.7 | 9.0 | 9.5 | 18.2 |
| 200 | 7.7 | 4.3 | 9.6 | 8.9 | 11.9 | 18.3 |
| 225 | 8.6 | 4.3 | 10.8 | 8.9 | 13.4 | 18.3 |
| 280 | 10.7 | 4.2 | 13.4 | 8.8 | 16.6 | 18.1 |
| 315 | 12.1 | 4.3 | 15.0 | 8.7 | 18.7 | 18.2 |
| 400 | 15.3 | 4.0 | 19.1 | 9.0 | 23.7 | 18.0 |
| 450 | 17.2 | 4.0 | 21.5 | 9.0 | 26.7 | 18.0 |
Možnost výroby atypických rozmerov podľa požiadavky zákazníka.

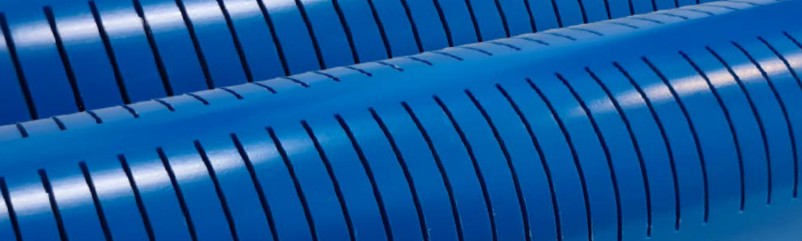

Perforované rúry
Filtre sú scvhálené na použitite v systémoch pitnej vody a ich výrobný proces sa pravidelne kontroluje. Ľahko sa inštalujú, majú nízky hydraulický odpor, sú odolné proti korózií a majú vysokú odolnosť voči vonkajším silám. Ponúkame na predaj rúry filtrové vo verzii PN 10, PN 12.5 a PN 16 Rúry vyrábame hrdlové aj závitové (podľa potreby zákazníka) v montážnych dľžkach 2, 3 až 4 metre. Studničné filtre umožňujú prítok čerpanej vody z vodonosnej vrstvy do studne za predpokladu čo najnižšieho hydraulického odporu a čo najlepšieho zadržiavania piesku a horninových častíc vo vodonosnej vrstve. Dĺžka filtra by mala byť prispôsobená hrúbke vodonosnej vrstvy s prihliadnutím na sklon hladiny vody. Nevhodný filter bráni prietoku vody do studne, a tým výrazne znižuje jej kapacitu alebo spôsobuje jej zanesenie pieskom. Ak projektant výrazne predimenzuje filter, môže to mať vplyv na dobu používania studne. Studničné filtre sa vyberajú na základe predpokladu, že rýchlosť prítoku vody z vodonosnej vrstvy do filtra by nemala presiahnuť 3cm/s, čo zabraňuje upchatiu studne pieskom a kolmatácii dna. Dôležité je tiež pamätať na výber správneho typu zásypu filtra. Zásyp by mal pozostávať z kalibrovaného štrku rôznej zmitosti. Štrk sa vyberá na základe geologickej štruktúry vodonosnej vrstvy, presnejšie na základe jeho charakteristického zrna. Treba však mať na pamäti, že čím jemnejší štrk sa použije, tým viac sa zvýši hydraulický odpor filtra, a tým sa zníži výdatnosť studne.
Filtre sú scvhálené na použitite v systémoch pitnej vody a ich výrobný proces sa pravidelne kontroluje. Ľahko sa inštalujú, majú nízky hydraulický odpor, sú odolné proti korózií a majú vysokú odolnosť voči vonkajším silám. Ponúkame na predaj rúry filtrové vo verzii PN 10, PN 12.5 a PN 16 Rúry vyrábame hrdlové aj závitové (podľa potreby zákazníka) v montážnych dľžkach 2, 3 až 4 metre.
Perforované rúry PN 10
Vnútorný priemer (mm) |
Hrúbka steny (mm) |
Šírka perforácie (mm) |
||||||
| 0.5 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | ||
| Faktor priepustnosti filtra (%) | ||||||||
| 125 | 4.8 | 5.2 | 7.6 | 9.7 | 8.6 | 10.9 | 11.7 | 13.5 |
| 140 | 5.4 | 4.9 | 7.1 | 9.1 | 8.1 | 10.3 | 11.0 | 12.7 |
| 160 | 6.2 | 5.1 | 7.4 | 9.5 | 8.4 | 10.7 | 11.4 | 13.2 |
| 200 | 7.7 | - | 7.0 | 9.0 | 8.0 | 10.1 | 10.8 | 12.5 |
| 225 | 8.6 | - | 7.2 | 9.2 | 8.2 | 10.4 | 11.1 | 12.8 |
| 280 | 10.7 | - | 6.7 | 8.5 | 7.6 | 9.6 | 10.3 | 11.9 |
| 315 | 12.1 | - | 7.0 | 8.9 | 7.9 | 10.1 | 10.7 | 12.4 |
| 400 | 15.3 | - | - | 8.6 | 7.6 | 9.7 | 10.4 | 12.0 |
| 450 | 17.2 | - | - | 8.5 | 7.5 | 9.6 | 10.4 | 11.8 |
Perforované rúry PN 12.5
Vnútorný priemer (mm) |
Hrúbka steny (mm) |
Šírka perforácie (mm) |
||||||
| 0.5 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | ||
| Faktor priepustnosti filtra (%) | ||||||||
| 110 | 5.3 | 5.8 | 8.3 | 10.6 | 9.4 | 12.0 | - | - |
| 125 | 6.0 | 5.4 | 7.7 | 9.9 | 8.8 | 11.2 | 11.9 | 13.8 |
| 140 | 6.7 | 5.0 | 7.2 | 9.3 | 8.2 | 10.5 | 11.2 | 12.9 |
| 160 | 7.7 | 5.2 | 7.5 | 9.7 | 8.6 | 10.9 | 11.6 | 13.5 |
| 200 | 9.6 | - | 7.1 | 9.2 | 8.1 | 10.4 | 11.0 | 12.8 |
| 225 | 10.8 | - | 7.3 | 9.4 | 8.3 | 10.6 | 11.3 | 13.1 |
| 280 | 13.4 | - | 6.8 | 8.7 | 7.7 | 9.8 | 10.5 | 12.1 |
| 315 | 15.0 | - | 7.1 | 9.1 | 8.1 | 10.3 | 11.0 | 12.7 |
| 400 | 19.1 | - | - | 8.8 | 7.8& | 10.0 | 10.6 | 12.3 |
| 450 | 21.1 | - | - | 8.7 | 7.7 | 9.8 | 10.4 | 12.1 |
Perforované rúry PN 16
Vnútorný priemer (mm) |
Hrúbka steny (mm) |
Šírka perforácie (mm) |
||||||
| 0.5 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | ||
| Faktor priepustnosti filtra (%) | ||||||||
| 110 | 6.6 | 5.9 | 8.5 | 10.9 | 9.7 | 12.4 | - | - |
| 125 | 7.4 | 5.5 | 7.9 | 10.1 | 9.0 | 11.5 | 12.2 | 14.1 |
| 140 | 8.3 | 5.2 | 7.4 | 9.5 | 8.4 | 10.8 | 11.5 | 13.3 |
| 160 | 9.5 | 5.4 | 7.7 | 9.9 | 8.8 | 11.2 | 11.9 | 13.8 |
| 200 | 11.9 | - | 7.3 | 9.4 | 8.3 | 10.6 | 11.3 | 13.1 |
| 225 | 13.4 | - | 7.5 | 9.6 | 8.5 | 10.9 | 11.6 | 13.4 |
| 280 | 16.6 | - | 7.1 | 9.1 | 8.1 | 10.3 | 11.0 | 12.7 |
| 315 | 18.7 | - | 7.3 | 9.4 | 8.3 | 10.6 | 11.3 | 13.0 |
| 400 | 23.7 | - | - | 9.0 | 8.0 | 10.2 | 10.9 | 12.6 |
| 450 | 26.7 | - | - | 8.7 | 7.9 | 10.1 | 10.7 | 12.4 |

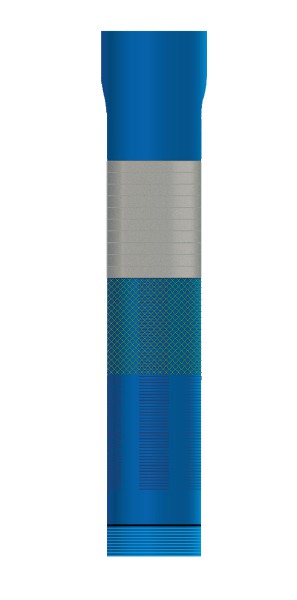

Rúry s filtračnou sieťkou
- Filtračné jadro PVC-U so štrbinou 3 až 5mm
- Podkladová sieťka
- Filtračná sieťka
Rúry s filtračnou sieťkou sa používajú na čerpanie podzemnej vody z vodonosných vrstiev ako sú jemné piesky a štrky. Jadro filtra je robené z priečne rezanej PVC-U rúry s 3 až 5mm širokými štrbinami, ktorá tvorí rám filtra. Pre zlepšenie hydraulických parametrov filtra a využitie čo najväčšieho povrchu sieťky filtra je na jadro filtra aplikovaná sieťka s veľkými okami, ktorá navyše poskytuje vzdialenosť medyi jadrom filtra a sieťkou filtra.
Zabraňuje jej pretlačeniu do vnútra štrbiny. Filtračné sieťky sú vyrábané v normách podľa priepustnosti v normách SP8, SP10, SP12 a SP16. Označenie SP znamená počet prameňov sieťových ok na dĺžku 1 metra. Filtračné rúry vyrábame v norme PN 10, PN 5 alebo PN 16 v štandarndých dĺžkach 2, 3 a 4 metre. Spoj na filtračných sieťkach vyrábame hrdlový alebo závitový.
| Vnútorný priemer (mm) | PN 10 | PN 12,5 | PN 16 |
| Hrúbka steny (mm) | Hrúbka steny (mm) | Hrúbka steny (mm) | |
| 110 | 4.2 | 5.3 | 6.6 |
| 125 | 4.8 | 6.0 | 7.4 |
| 140 | 5.4 | 6.7 | 8.3 |
| 160 | 6.2 | 7.7 | 9.5 |
| 200 | 7.7 | 9.6 | 11.9 |
| 225 | 8.6 | 10.8 | 13.4 |
| 280 | 10.7 | 13.4 | 16.6 |
| 315 | 12.1 | 15.0 | 18.7 |
| 400 | 15.3 | 19.1 | 23.7 |
| 450 | 17.2 | 21.5 | 26.7 |
Rúry sa vyrábajú závitovím a bezhrdlovým spojom. Na požiadanie klienta vieme vyrobiť aj hrdlový spoj.

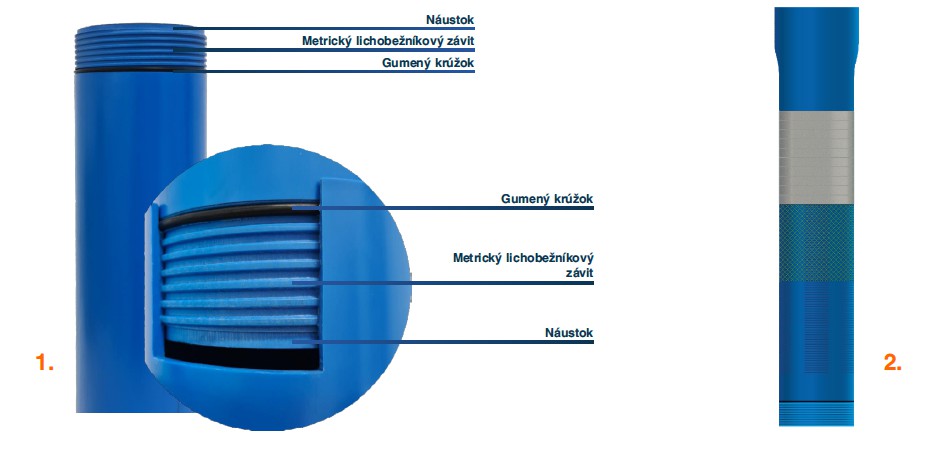

Vyrábané spoje rúr
1. Závitový spoj bezhrdlový
2. Hrdlový spoj
NOVINKY

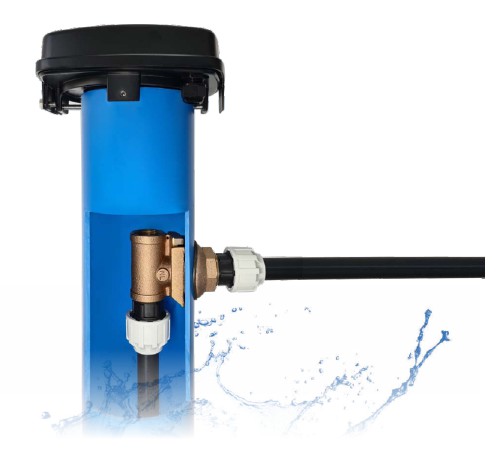

Vybudovanie studne švédskym spojom
Okrem vŕtaných studní budovaných tradičným spôsobom sú čoraz obľúbenejšie aj vrtné studne so švédskou spojkou. Toto riešenie je určené pre vrty v rozsahu priemerov DN 110 – DN 160. Spojenie medzi konponentmi spoja je úplne utesnené a odolné voči prevládajúcemu tlaku v systéme. Na inštaláciu a demontáž čerpadla sa používa špeciálny kľúč na odpojenie švédskej spojky. Švédska spojka je spojovacie koleno. Odspodu, sa na pohyblivú časť spoja naskrutkuje výtlačné potrubie. Montážna linka pre spojovacie koleno sa upevňuje cez stenu stuničnej rúry vo vopred pripravenom otvore a pripája sa na potrubie privádzajúce čerpanú vodu do budovy. Švédska spojka sa inštaluje pod úrovňou zamrznutia pôdy. Použitie tohto riešenia eliminuje potrebu vykonania tradičného plášťa vrtu. Plášť vŕtanej studne so švédskou spojkou je malý poklop obdĺžnikového tvaru s integrovanou elektrickou prípojkou pre ponorné čerpadlo, namontovaný 30cm nad úrovňou terénu, priamo na studničnej rúre.
Výhody používania švédskej spojky:
• Jednoduchá a rýchla inštalácia
• Nevyžaduje použitie tradičnej hlavice studne
• Studňa s použitou švédskou spojkou zaberá málo miesta
• Inštalácia plášťa studne si nevyžaduje hlboké výkopy
• Úspora na investícii do šachty
• Úspora na výkopových prácach a použitých materiálov

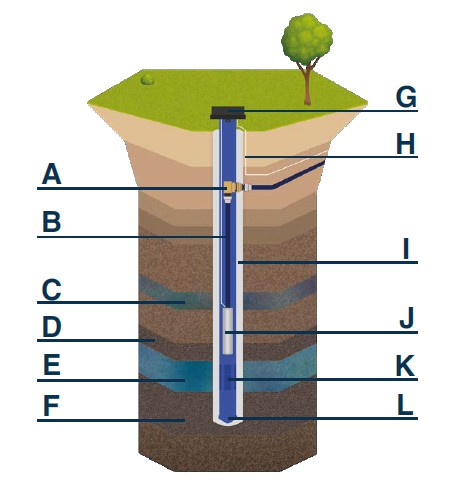

Schéma konštrukcie vŕtanej studne so švédskou spojkou
A) Švédska spojka
B) Výtlačné vedenie z PE
C) Vodonosná vrstva podzemnej vody
D) Nepriepustná vrstva
E) Vodonosná vrstva
F) Nepriepustná vrstva
G) Kryt studne
H) Elektrický prívod
I) Štrkový obsyp
J) Ponorné čerpadlo
K) Studničný filter
L) Studničná zátka

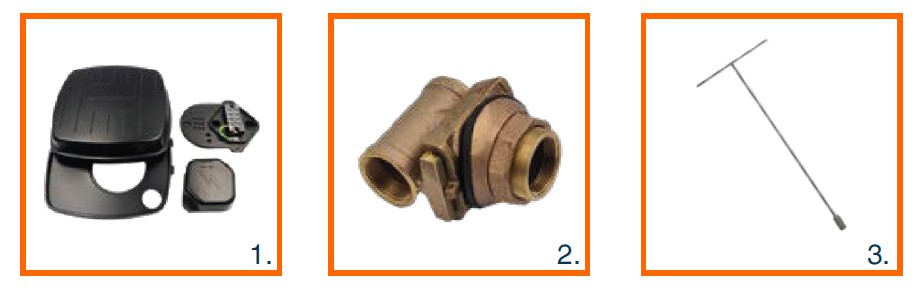

Príslušenstvo ku švédskej spojke: Kryt studne s elektrickou prípojkou čerpadla (obr. 1), Švédska spojka (obr. 2), Kľúč do švédskej spojky (obr. 3)
Príslušenstvo
Studňovú rúru uzatvára hlava studne. Zabraňuje tak vniknutiu nečistôt do studne a umožňuje zavesenie ponorného čerpadla. Výtlačné potrubie a napájací kábel ponorného čerpadla sú vedené cez hlavu pomocou tesných priechodiek. Každá hlavica má ventilačný otvor.

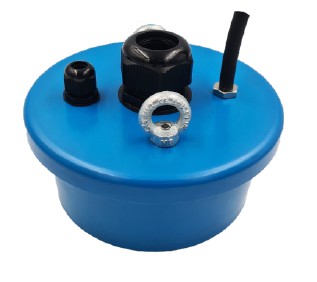

Hlava studne typu I
• Dostupné priemery DN 125, DN 160
• Pripojenie výtlačného potrubia čerpadla DN 32, DN 40, DN 50*
• Tesniaci gumový krúžok
• Vyrobené z PVC-U
*k dispozícii iba s priemerom hlavy DN 160

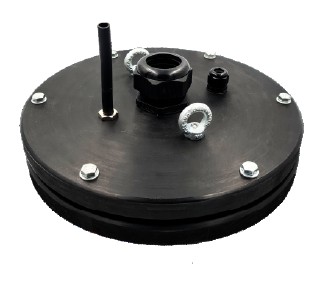

Hlava studne typu II
• Vyrába sa s násuvným alebo so závitovým pripojením
• Dostupné veľkosti DN 110*, DN 140, DN 200, DN 225
• Pripojenie výtlačného potrubia čerpadla:
Násuvné pripojenie: DN 32, DN 40, DN 50
Závitové pripojenie: 1,5", 2", 2,5", 3"
• Typ tesnenia: perové tesnenie
*Vyrobené z PE
*len s priechodnou prípojkou DN 32 / **dostupné v hlavách od DN 160

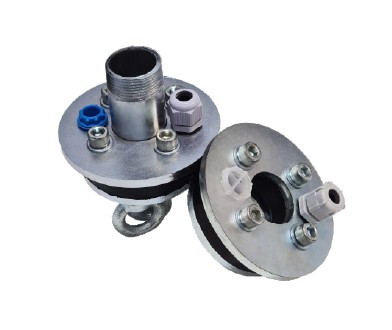

Hlava studne typu II
• Vyrába sa s násuvným alebo so závitovým pripojením
• Dostupné veľkosti DN 110, DN 125, DN 160, DN 200
• Pripojenie výtlačného potrubia čerpadla:
Násuvné pripojenie: DN 32, DN 40, DN 50, DN 63, DN 75, DN 90
Závitové pripojenie: 1", 11/4", 1,5" 2", 3"
• Typ tesnenia: gumený krúžok
• Vyrobené z pozinkovanej ocele
Zátka studne
• Zátka studne je uzáver potrubia podfiltra.
• Dostupné veľkosti DN 110, DN 125, DN 140,DN 160, DN 225
• Spôsob pripojenia s podfiltračnou rúrou: lepené
• Vyrobené z pozinkovanej ocele
*Tento výrobok je atestovaný na styk s pitnou vodou.

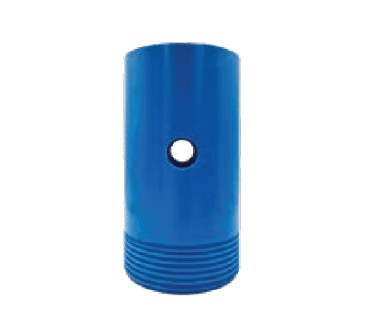

Montážny úchyt do závitových studničných rúr
• Dostupné veľkosti DN 110, DN 125, Dn 140, DN 160, DN 200, DN 225
• Spôsob spojenia so studňovou rúrou: Kompatibilný s metrickým trapézovým závitom
• Vyrobené z PVC-U

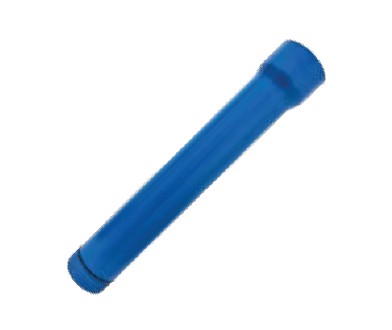

Redukcia
• Závitová redukcia s menším priemerom studničnej rúry vo vrte, čím sa zabezpečí pevné a tesné spojenie
• Dostupné veľkosti DN 225/DN 200, DN 200/DN 160, DN 160/DN 140, DN 140/Dn 125, DN 125/DN 110
• Typ tesnenia: gumený krúžok
• Vyrobené z PVC-U
• Tento výrobok je atestovaný na styk s pitnou vodou.

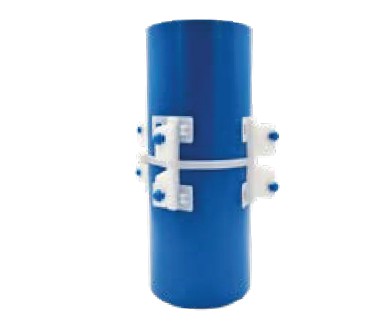

Centralizátor
• Centralizátory sú určené na axiálne umiestnenie studňových potrubí vo vrte alebo axiálne umiestnenie čerpadla v stĺpci studňových potrubí. Odporúčajú sa najmä na použitie v studniach so štrkovým zásypom. Centralizátory by mali byť umiestnené na studňovom potrubí vo vzdialenosti 3 m od seba.
• Výška centralizátora: 25mm, 35mm, 45mm, 58mm, 72mm
• Vyrobené z PE
• Tento výrobok je atestovaný na styk s pitnou vodou.
